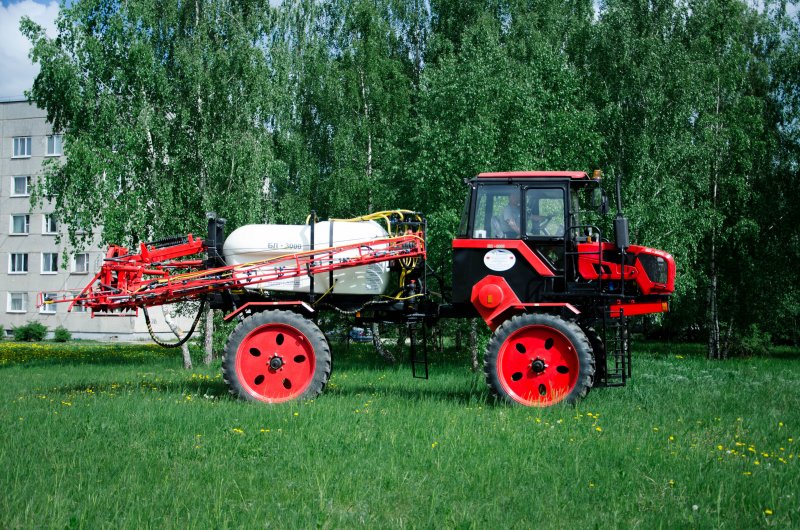

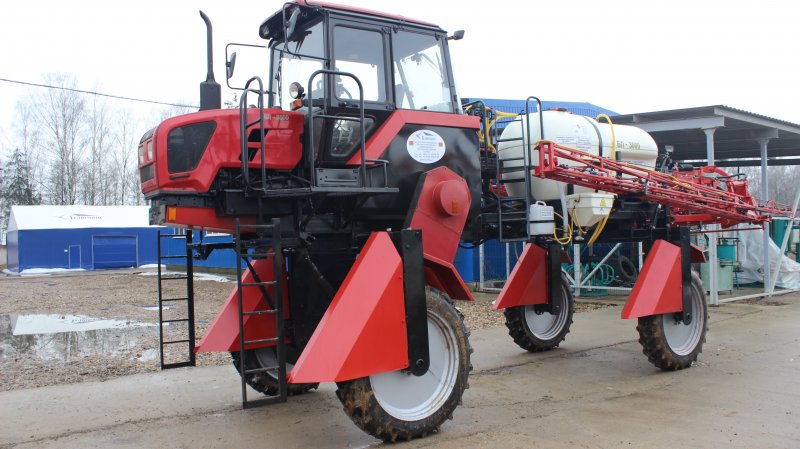

Опрыскиватель самоходный БЛ-3000М ( клиренс 1780 мм)
Наша компания является разработчиком производителем и патентообладателем опрыскивателя самоходного высококлиренсного БЛ-3000М (клиренс 1780мм.)
По всем вопросам пожалуйста обращайтесь к онлайн-консультанту или
по телефонам:
+7 (926) 893-99-15
+375 (17) 375-10-20
+375 (29) 676-92-09
или пишите на почту ooobluming@mail.ru
-
ДВИГАТЕЛЬ
Тип
рядный двигатель с турбонаддувом, четырёхтактный с непосредственным впрыском топлива
Модель
Д – 245
Мощность, (л.с.)
89
Номинальная частота вращения коленчатого вала, об./мин.
2 200
Число цилиндров, шт.
4
Рабочий объём, л
4, 75
Максимальный крутящий момент, Н м
298
Ёмкость топливных баков, л
130
ТРАНСМИССИЯ
Муфта сцепления
Фрикционная однодисковая ,сухая, постоянно замкнутая
Коробка передач
9/2 механическая, ступенчатая
Редуктор
Механический, удваивающий
Число передач: вперед/назад
18/4
Скорость движения, км/ч:
Вперед/назад
1,9-34, 3 / 4,1-9,2
Удельный расход топлива, не более, кг/га
0,7
Колесо транспортное
270/95R38
Показатели назначения
Производительность при обработке полевых культур (с нормой вылива рабочей жидкости 200 л/га) за 1 час основного времени, га
9,6-28,8
Рабочая скорость движения, км/час
4-12
Транспортная скорость движения с незаполненными емкостями, км/час, не более
16
Рабочая ширина захвата, м
24
Вместимость баков
основного, л
технологического, л
2500
150
Масса опрыскивателя (без рабочей жидкости и комплекта ЗИП), кг
5 500
Габаритные размеры в рабочем положении:
- длина, мм
- ширина, мм
- высота, мм
9700
24700
4 050
Габаритные размеры в транспортном положении, мм:
9800х2600х4050
Размер колеи (регулируемый плавно), мм
2000 – 2400
Клиренс (агротехнический просвет между балкой опорно-ходовых колес и поверхностью почвы), мм
1 780
Высота установки штанги относительно поверхности почвы (регулируемая), мм
500-2100
Расход рабочей жидкости:
при опрыскивании, л/га
при поверхностном внесении жидких минеральных удобрений, л/га
100-400
100-600
Отклонение фактической нормы вылива от заданной,
± 5
Неравномерность внесения рабочей жидкости (отложение препарата) на рабочей ширине захвата, %, не более
± 20
Средневзвешенный медианно - массовый диаметр следов капель (при норме вылива рабочей жидкости 200 л/га), мкм
200-550
Густота покрытия обрабатываемой поверхности каплями, шт/см2, не менее
30
Отклонение концентрации рабочей жидкости от среднего значения по объему бака, %, не более
5
Рабочее давление в напорной коммуникации, МПа
0,1-0,6
Количество распылителей, шт.
48
Шаг расстановки распылителей, мм
500
Оперативная трудоемкость изменения нормы вылива рабочей жидкости, чел/час, не более
0,5
Удельная суммарная оперативная трудоемкость технических обслуживаний, чел/час, не более
0,025
Оперативная трудоемкость перевода опрыскивателя в рабочее или транспортное положение, чел./ч, не более
0,15
Показатели надежности
Коэффициент готовности по оперативному времени
0,98
Срок службы, лет
7
Количество обслуживающего персонала, чел
1 (тракторист)
Наработка на сложный отказ, час, не менее
200
Минимальный радиус поворота, не более,м
5,0
Насос AR-185 позволяет устойчиво работать на следующих нормах внесения и скоростях:
Форсунки серые
Форсунки красные
Форсунки синие
500 л/га - 7 км/ч
400 л/га - 9 км/ч
300 л/га - 12 км/ч
200 л/га - 16км/ч300 л/га – 8 км/ч
200 л/га – 12 км/ч
150 л/га – 16 км/ч
200л/га – 10 км/ч
150 л/га – 12 км/ч
100 л/га – 16 км/ч
Объем емкости выбран из условия устойчивой работы машина на подъем по склону на рыхлой почве с полной емкостью, проходимость и давлением на почву узкопрофильной резины и ограничивается мощность энергосредства (65 кВт/89 л.с.).
Амортизация вертикальных колебаний состоит из 2-х контуров:
- подрессоренная с системой амортизации задняя полурама машины
- система амортизации штанги (два амортизатора с пружинами)
Горизонтальны колебания (раскачивания крыльев) гасятся:
- амортизаторами параллелограмма с цепными ограничителями
- системой амортизации штанги
- установкой заднего портала на горизонтальной оси качания
кроме того, боковые секции имеют тросовое крепление, что тоже гасит колебания крыльев
Опрыскиватель предназначен для химической защиты полевых сельскохозяйственных культур, а также для поверхностного внесения жидких минеральных удобрений.
Тип опрыскивателя – самоходный со штангой пространственного типа, оснащённый маятниковой системой копирования рельефа, с возможностью принудительного уклона. Устойчивость штанги обеспечивается амортизаторами.
Оснащён рабочей тормозной системой дискового типа и независимым стояночным тормозом.
Размер колеи регулируется бесступенчато от 2 000 до 2 400 мм. Клиренс не более – 1 780 мм.
Высота установки штанги относительно почвы 500 – 2 100 мм. Штанга оснащена трёхпозиционными распылителями револьверного типа (на нержавеющей трубке) с шагом расстановки 500 мм.
Рамная конструкция штанги и шасси защищены трёхслойным полимерным антикоррозийным покрытием, что позволяет предотвратить попадание под покрытие разного рода загрязнения, обеспечивающее стойкость, долговечность и нечувствительность конструкции к неблагоприятным условиям.
Опрыскиватель оснащён компьютером, ARAGBravo 180S, который управляет всеми процессами, касающимися обработки. Специальное программное обеспечение позволяет управлять секциями с учётом выбранного способа, а также последовательно управлять несколькими секциями или полуштангами.
Навигационная система позволяет следить за полным покрытием обрабатываем площади, и в комплексе с компьютером предотвращает наложение внесения химикатов.
Гидросистема опрыскивателя обеспечивает плавное регулирование работы кинематики штанги.
Управление всеми системами работы опрыскивателя осуществляется из кабины .
Вместимость бака, не более – 3 000 л., бак для промывки системы 150 л. и мытья рук 20 л.. Емкость миксера для приготовления рабочего раствора не менее – 30 л. Мешалки гидравлические инжекторного типа.
Ёмкости изготовлены из стеклопластика, что обеспечивает их ремонтопригодность. Характеризуются сочетанием высокой устойчивости к коррозийному, химическому и механическому воздействию.
Опрыскиватель оборудован мембранно – поршневым насосом ANNOVI REVERBERI AR-215 (Италия), производительностью 215 л/мин. Расход рабочей жидкости при опрыскивании 100 – 400 л/га, при внесении жидких минеральных удобрений 100 – 500 л/га.
В базовую комплектацию опрыскивателя включен бортовой компьютер (навигатор), имеющий программное обеспечение, позволяющее формировать цифровую карту поля.
Необходимая норма вылива поддерживается компьютером и не зависит от скорости движения опрыскивателя.
Рабочая система опрыскивателя оборудована четырёхступенчатой фильтрацией рабочей жидкости, что обеспечивает долговременную работу насоса и оборудования.
Производительность за 1 час, га/ч: основного времени – 9.6 – 28, 8;
Рабочая скорость движения на основных операциях, км/ч – 4 - 12;
Рабочая ширина захвата, м – 24;
Неравномерность распределения рабочей жидкости по ширине захвата штанги, характеризуемая коэффициентом вариации %, не более – 10;
Густота покрытия поверхности обработки каплями шт./см2, не менее – 30;
Число персонала по профессиям, необходимого для облуживания операций, непосредственно связанных с работой машины чел. – 1;
Гарантия – 24 месяца.
